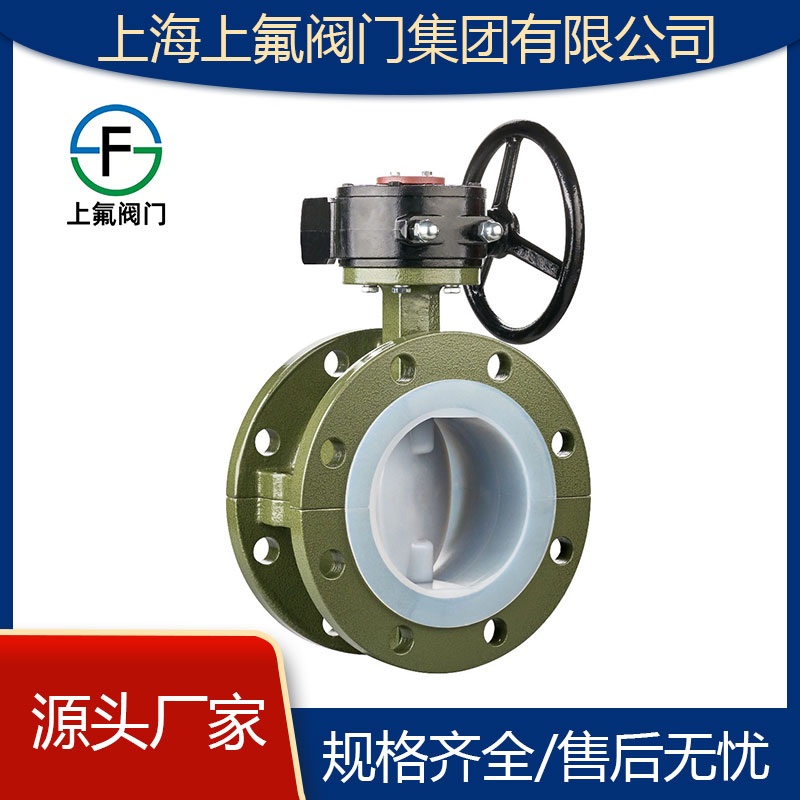

涡轮法兰蝶阀D341F46-16C

关键词：上氟衬氟阀门,上氟衬氟闸阀,上氟衬氟蝶阀,上氟衬氟截止阀,上氟衬氟止回阀

描述：

销售热线：021-69990788

返回列表联系我们

产品详情

法兰连接蝶阀(中线)

设计与制造符合中国国家标准

基本结构形式(碟板轴与阀体阀座中心线重合)

a.DA41F/P 半衬里型：阀体全衬里/碟板与碟板轴为不锈钢(不衬)碟板与轴由销钉连接

b.DA41F46 全衬里型：阀体全衬里/碟板与碟板轴全衬/碟板与轴固定连接。

遵循规范	STANDARD
设计与制造	GB12238(中线)
结构长度	GB12221(短一长系列)
法兰尺寸	JB78/JB79(或按合同要求)
压力试验	GB/T13927
标志	GB12220
供货	GB/T12252

基本型号：

公称压力LIPN0.6-1.6MPa

公称通径DN40-1200mm

手动	DA71F/P(半衬)	蜗轮转动	DA341F/P(半衬)
	DA71F3(全衬里)		DA341F3(全衬里)
	DA71F46(全衬里)		DA341F46(全衬里)
气动	DA671F/P(半衬)	电动	DA941F/P(半衬)
	DA671F3(全衬里)		DA941F3(全衬里)
	DA671F46(全衬里)		DA941F46(全衬里)

主要零部件材料表

序号	零件名称	灰铸铁	碳钢	不锈钢		超低碳不锈钢
序号	零件名称	Z	C	P	R	PL	RL
1	上、下阀体	Ht250	WCB	CF8	CF8M	CF3	CF3M
2	蝶板轴/销	1Cr13	2Cr13	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr18Ni14Mo2
3	衬里层/阀座	PTFE(F4)PCTFE(F3)FEP(F46)PFA(可溶F4)PO(聚烯烃)
4	蝶板/填料压盖	WCB	WCB	CF8	CF8M	CF3	CF3M
5	支架	WCB碳钢			CF8(不锈钢)
6	填料	PTFE(F4)
7	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
8	螺母	45	45	OCr18Ni9	0Cr18Ni9	OCr18Ni9	OCr18Ni9

主要连接尺寸及重量

公称通径		标准值							参考值
DN(mm)	NPS(inch)	L	D	D1	D2	f	b	Z-Φd	DO	H	重量(kg)
PN0.6MPa
40	11/2	106	130	100	80	3	16	4-Φ14	160	140	10
50	2	108	140	110	90	3	16	4-Φ14	200	160	11
65	21/2	112	160	130	110	3	16	4-Φ14	250	160	13
80	3	114	185	150	125	3	18	4-Φ18	250	170	15
100	4	127	205	170	145	3	18	4-Φ18	250	180	18
125	5	140	235	200	175	3	20	8-Φ18	300	275	23
150	6	140	260	225	200	3	20	8-Φ18	300	295	30
200	8	152	315	280	255	3	22	8-Φ18	200*	320	43
250	10	165	370	335	310	4	24	12-Φ18	200*	385	60
300	12	178	435	395	362	4	24	12-Φ23	240*	390	85
350	14	190	485	445	412	4	26	12-Φ23	240*	460	115
400	16	216	535	495	462	4	28	16-Φ23	280*	510	150
450	18	222	590	550	518	4	28	16-Φ23	280*	540	180
500	20	229	640	600	568	5	30	16-Φ23	320*	570	210
600	24	267	755	705	670	5	30	16-Φ25	320*	660	320
700	28	292	860	810	775	5	32	24-Φ25	360*	710	480
800	32	318	975	920	880	5	34	24-Φ30	360*	780	600
900	36	330	1075	1020	980	5	36	24-Φ30	380*	885	750
1000	40	410	1175	1120	1080	5	36	28-Φ30	400*	990	1000
1200	48	470	1400	1340	1295	5	40	32-Φ34	400*	1170	1200
PN1.0MPa
40	11/2	106	150	110	85	3	18	4-Φ18	160	140	9
50	2	108	165	125	100	3	20	4-Φ18	200	160	10
65	21/2	112	185	145	120	3	20	4-Φ18	250	165	11
80	3	114	200	160	135	3	22	8-Φ18	250	170	13
100	4	127	220	180	155	3	22	8-Φ18	250	180	18
125	5	140	250	210	185	3	24	8-Φ18	300	275	22
150	6	140	285	240	210	3	24	8-Φ23	300	295	28
200	8	152	340	295	265	3	26	8-Φ23	200*	320	43
250	10	165	395	350	320	3	28	12-Φ23	200*	385	54
300	12	178	445	400	368	4	28	12-Φ23	240*	390	82
350	14	190	505	460	428	4	30	16-Φ23	240*	460	109
400	16	216	565	515	482	4	32	16-Φ25	280*	510	150
450	18	222	615	565	532	4	32	20-Φ25	280*	540	180
500	20	229	670	620	585	4	34	20-Φ25	320*	570	210
600	24	267	780	725	685	5	36	20-Φ30	320*	660	320
700	28	292	895	840	800	5	40	24-Φ30	360*	710	480
800	32	318	1010	950	905	5	44	24-Φ34	360*	780	600
900	36	330	1110	1050	1005	5	46	28-Φ34	380*	885	750
100	40	410	1220	1160	1115	5	50	28-Φ34	400*	990	1000
1200	48	470	1450	1380	1325	5	56	32-Φ41	400*	1200	1200
PN1.6MPa
40	11/2	106	150	110	85	3	18	4-Φ18	160	140	9
50	2	108	165	125	100	3	20	4-Φ18	200	160	10
65	21/2	112	185	145	120	3	20	4-Φ18	250	160	11
80	3	114	200	160	135	3	22	8-Φ18	260	170	13
100	4	127	220	180	155	3	24	8-018	300	180	18
125	5	140	250	210	185	3	26	8-Φ18	300	275	22
150	6	140	285	240	210	3	28	8-Φ23	200*	295	28
200	8	152	340	295	265	3	30	12-Φ23	200*	320	43
250	10	165	405	355	320	3	32	12-Φ25	240*	385	54
300	12	178	460	410	375	4	34	12-Φ25	240*	390	82
350	14	190	520	470	435	4	38	16-Φ25	240*	460	109
400	16	216	580	525	485	4	40	16-Φ30	280*	510	150
450	18	222	640	585	545	4	44	20-Φ30	280*	540	180
500	20	229	715	650	608	4	46	20-Φ34	320*	570	210
600	24	267	840	770	718	5	54	20-Φ41	320*	660	320
700	28	292	910	840	788	5	54	24-Φ41	360*	710	480
800	32	318	1020	950	898	5	54	24-Φ41	380*	780	600
900	36	330	1120	1050	998	5	54	28-Φ41	400*	885	750
1000	40	410	1255	1170	1110	5	60	28-Φ48	500*	990	1000
PN2.5MPa
40	11/2	106	145	110	85	3	20	4-Φ18	200	140	10
50	2	108	160	125	100	3	22	4-Φ18	200	160	11
65	21/2	112	180	145	120	3	24	8-Φ18	250	160	13
80	3	114	195	160	135	3	26	8-Φ18	250	170	15
100	4	127	215	190	160	3	30	8-Φ23	300	180	18
125	5	140	245	220	188	3	32	8-Φ25	300	275	23
150	6	140	280	250	218	3	32	8-Φ25	240*	295	30
200	8	152	335	310	278	3	36	12-Φ25	240*	320	43
250	10	165	405	370	332	3	40	12-Φ30	280*	385	60
300	12	178	460	430	390	4	42	16-Φ30	280*	390	85
350	14	190	520	490	448	4	44	16-Φ34	320*	460	115
400	16	216	580	550	505	4	48	16-Φ34	320*	510	150
450	18	222	640	600	555	4	52	20-Φ34	360*	540	180
500	20	229	705	660	610	4	56	20-Φ41	360*	570	210
600	24	267	840	770	718	5	56	20-Φ41	380*	660	320
